數控850立式加工中心部件有哪些？

作者：加工中心廠家人氣：發表時間：2019-09-19

完整的數控850立式加工中心有哪些組件？今天向您詳細介紹，我希望對想要了解數控850立式加工中心的朋友有用。

在我們的加工中心制造商中，有七個主要組件，列出它們：

（1）基本成分是指鑄造床。它由床欄、和工作臺組成。它是數控850立式加工中心的基本組成部分。大多數是鑄件。數控850立式加工中心在加工過程中承受靜載荷和動態載荷。因此，床的鑄件的剛性非常高，并且它也是決定數控850立式加工中心質量的最重要的部分。

（2）主軸部件。它由主軸電機、頭、主軸和主軸支撐等組成。其開始和停止、旋轉由數控系統控制，并且切割運動是通過安裝在主軸，其是切割過程的輸出功率中的工具進行。零件主軸是數控850立式加工中心的關鍵部件，其結構質量極大地影響了CMC加工中心的性能。

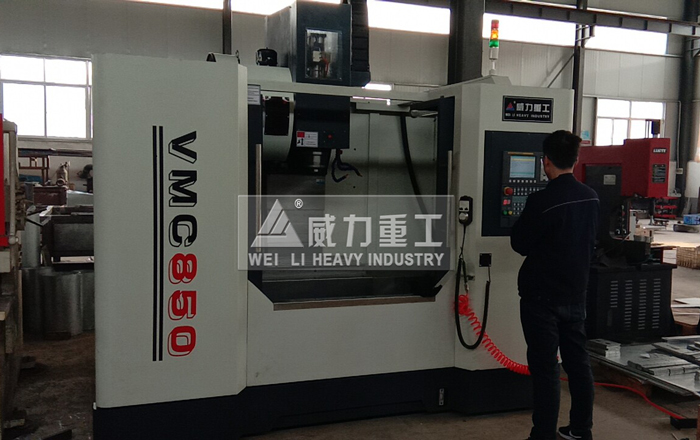

850立式加工中心操作人員調試

（3）控制系統。數控850立式加工中心的CNC系統由CNC設備、可編程控制器、伺服驅動器和電機組成。它們是數控850立式加工中心的控制中心，用于執行順序控制動作和完成加工過程。

（4）伺服系統。伺服控制的功能是將信號數值控制裝置轉換在機床的移動部件，其性能是決定機床、的表面質量的加工精度的主要因素之一的運動和生產效率。數控850立式加工中心一般采用三種控制方式：半閉環、和混合回路。

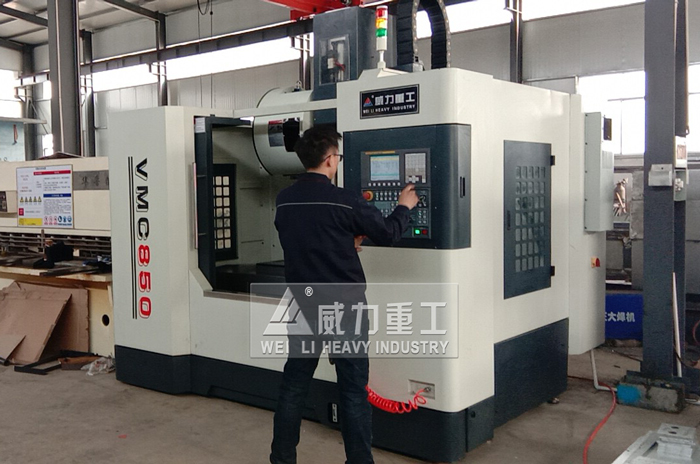

山東威力重工加工中心操作車間

（5）自動換刀裝置。它由機器人、和驅動機制等組件組成。該雜志是存儲用于加工這件作品的所有工具的設備。工具存儲的磁盤類型為、，存儲桶類型和鏈類型，容量從幾個到十幾個不等。當加工過程中需要更換刀具，刀具根據CNC的命令從刀具庫和機器人負載在車軸（或其它裝置）除去。根據刀庫和主軸的相對位置和結構，機械手的結構具有各種形狀。一些數控850立式加工中心使用主軸頭或裝載機的運動來更換工具而無需使用機器人。雖然過程換刀、選擇模式工具、刀具庫結構、型機械手等，但數值控制裝置的控制和可編程控制器，電動機、液壓機構或輪胎下實現選擇和交換工具。當接觸傳感器安裝在機構中時，也可以測量工具和工件誤差。

（6）自動托盤更換系統。一些數控850立式加工中心不切割工件的時間管理進一步縮短，兩個工件托盤自動更換，一個加工安裝在一個工作臺上，工作臺位于另一個外面，從而減少輔助時間，提高處理效率。

（7）輔助系統。包括潤滑、冷卻、疏散芯片、保護、液壓系統和隨機檢測等部分。雖然輔助系統不直接參與切割運動，它具有用于精確度和可靠性的數控加工中心、一個決定性保證，所以它也是數控加工中心的不可缺少的一部分。

以上是一個完整的數控850立式加工中心。每個功能組件的品牌和等級可供客戶選擇。如果您有數控850立式加工中心的需求，請聯系我們山東威力重工機床有限公司：0632-5850029 18306370898（同微信）
