數控1060模具加工中心加工零件時的全過程

作者：加工中心廠家人氣：發表時間：2018-09-18

講解一下1060模具加工中心加工零件時的一些過程，這里主要講解1060模具加工中心操作面板上各個按鍵的功用，使大家了解1060模具加工中心的調整及加工前的準備工作以及程序輸入及修改方法。最后以一個具體零件為例，講解了1060模具加工中心加工零件的基本操作過程，使不了解1060模具加工中心的人對1060模具加工中心的操作有一個清楚的認識。

一、首先是加工要求

加工零件材料為LY12，單件生產。零件毛坯己加工到尺寸。

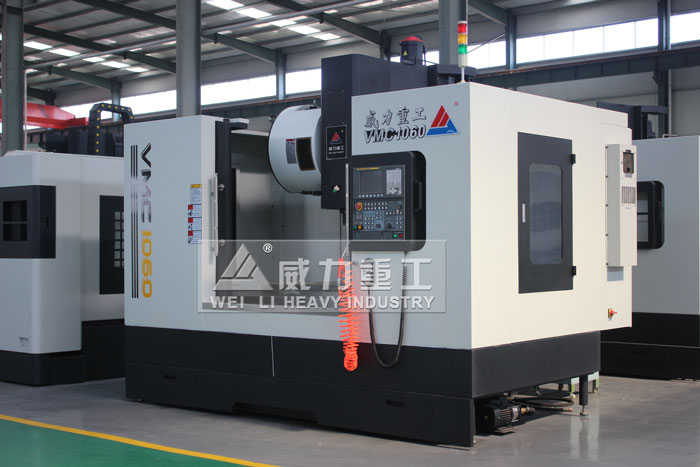

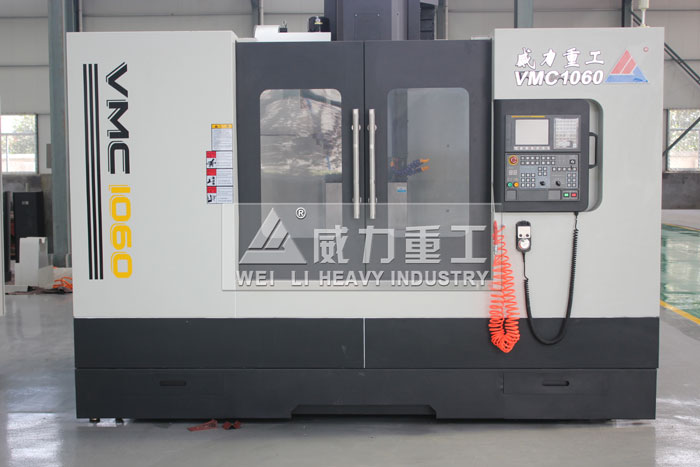

選用設備:V-801060模具加工中心

二、第二個是準備工作

加工以前完成相關準備工作，包括工藝分析及工藝路線設計、刀具及夾具的選擇、程序編制等。

三、操作步驟及內容

I、開機，各坐標軸手動回機床原點

2、刀具準備

1060模具加工中心根據加工要求選擇4/)20立銑刀、4?5中心鉆、中8麻花鉆各一把，然后用彈簧夾頭刀柄裝夾4/)20立銑刀，刀具號設為TOl，用鉆夾頭刀柄裝夾4?5中心鉆、中S麻花鉆，刀具號設為T02. T03,將對刀工具尋邊器裝在彈簧夾頭刀柄上，刀具號設為T04。

3、將已裝夾好刀具的刀柄采用手動方式放入刀庫，即

1）輸入"TOl M06"，執行

2/)手動將TOl刀具裝上主軸

3/)按照以上步驟依次將T02、T03、T04放入刀庫

4、清潔工作臺，安裝夾具和工件

將平口虎鉗清理千凈裝在千凈的工作臺上，通過百分表找正、找平虎鉗，再將工件裝正在虎鉗上。

5、對刀，確定并輸入工件坐標系參數

1/)用尋邊器對刀，確定X, Y向的零偏值，將X, Y向的零偏值

輸入到工件坐標系G54中，G54中的Z向零偏值輸為。.

2/)將Z軸設定器安放在工件的上表面上，從刀庫中調出1號刀具裝上主軸，用這把刀具確定工件坐標系Z向零偏值，將z向零偏值輸入到機床對應的長度補償代碼中，.+,.、”號由程序中的G43. G44來確定，如程序中長度補償指令為G43，則輸入氣”的Z向零偏值到機床對應的長度補償代碼中;

3/)以同樣的步驟將2號、3號刀具的Z向零偏值輸入到機床對應的長度補償代碼中。

6.輸入加工程序

將計算機生成好的加工程序通過數據線傳輸?shù)綑C(jī)床數控系統的內存中。

7.調試加工程序

采用將工件坐標系沿+Z向平移即抬刀運行的方法進行調試。

1/)調試主程序，檢查3把刀具是否按照工藝設計完成換刀動作;

2/)分別調試與3把刀具對應的3個子程序，檢查刀具動作和加工路徑是否正確。

8、自動加工

確認程序無誤后，把工件坐標系的z值恢復原值，將快速移動倍率開關、切削進給倍率開關打到低檔，按下數控啟動鍵運行程序，1060模具加工中心就會開始加工。加工過程中注意觀察刀具軌跡和剩余移動距離。

9、取下工件，進行檢測

選擇游標卡尺進行尺寸檢測，檢測完后進行質量分析。

10、清理加工現場

11、關機

本文由1060模具加工中心廠家整理，轉載請注明來自：www.pj4545.com
