XK5032立式數控銑床的特點與優勢
作者：www.pj4545.com人氣：
發表時間：2022-07-16
XK5032數控銑床都屬于數控升降臺銑床，是一款立式數控銑床，是在X5032立式銑床的基礎上加裝數控系統而來。據用戶需要，配置數控系統可實現三座標三聯動，并可根據用戶要求提供第四坐標，完成直線、斜線、曲線輪廓等銑削加工。
XK5032立式數控銑床的底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度鑄造成型技術，內部金相組織穩定，確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，保證了基礎件的高剛性。寬實的機床底座，箱形腔立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念等，可確保加工時的重負載能力。

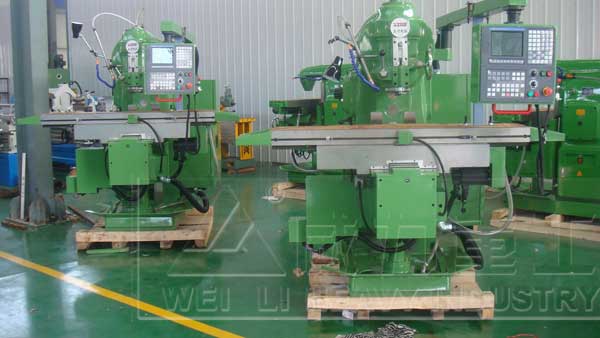

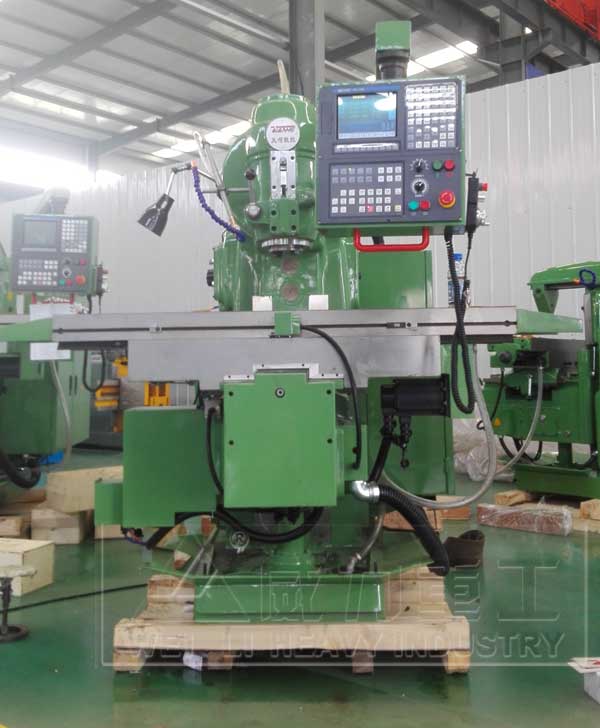

XK5032立式數控銑床
XK5032立式數控銑床的優勢：
1、零件加工的適應性強、靈活性好，能加工輪廓形狀特別復雜或難以控制尺寸的零件，如模具類零件、殼體類零件等；
2、XK5032立式數控銑床能加工普通機床無法加工或很難加工的零件，如用數學模型描述的復雜曲線零件以及三維空間曲面類零件；
3、能加工一次裝夾定位后，需進行多道工序加工的零件；
4、XK5032立式數控銑床加工精度高、加工質量穩定可靠，數控裝置的脈沖當量一般為0.001mm，高精度的數控系統可達0.1μm，另外，數控加工還避免了操作人員的操作失誤；
5、生產自動化程度高，可以減輕操作者的勞動強度。有利于生產管理自動化；
6、生產效率高，XK5032立式數控銑床一般不需要使用夾具等工藝設備，在更換工件時只需調用存儲于數控裝置中的加工程序、裝夾工具和調整刀具數據即可，因而大大縮短了生產周期。其次，數控銑床具有銑床、鏜床、鉆床的功能，使工序高度集中，大大提高了生產效率。另外，XK5032立式數控銑床的主軸轉速和進給速度都是無級變速的，因此有利于選擇佳切削用量；
XK5032立式數控銑床一般由數控系統、主傳動系統、進給伺服系統、冷卻潤滑系統等幾大部分組成：
1：主軸箱包括主軸箱體和主軸傳動系統，用于裝夾刀具并帶動刀具旋轉，主軸轉速范圍和輸出扭矩對加工有直接的影響。
2：進給伺服系統由進給電機和進給執行機構組成，按照程序設定的進給速實現刀具和工件之間的相對運動，包括直線進給運動和旋轉運動。
3：控制系統是XK5032立式數控銑床運動控制的中心，執行數控加工程序控制機床進行加工
4：輔助裝置如液壓、氣動、潤滑、冷卻系統和排屑、防護等裝置。
5：XK5032立式數控銑床基礎件通常是指底座、立柱、橫梁等，它是整個機床的基礎和框架。
XK5032立式數控銑床具有獨特的高速直線滾動導軌副(X、Y、Z軸)設計，廣泛應用于軍工、航天、汽車、模具、機械制造等行業的箱體零件、殼體零件、盤形零件的加工。XK5032立式數控銑床配有自動潤滑系統、冷卻系統、自動排屑裝置，手動噴槍及便攜式手動操作裝置(MPG)，采用半封閉式防護罩。
