山東威力重工搖臂鉆床產品系列
V6高速加工中心

V6高速加工中心

    V6高速加工中心是我司針對小型精密五金零件及產品研發的一款高性價比、高效率的立式加工中心該機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，...
    咨詢熱線：18306370898
       V6高速加工中心是我司針對小型精密五金零件及產品研發的一款高性價比、高效率的立式加工中心該機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是小型產品加工利器該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定

    山東威力V6高速加工中心適應范圍：

    ①剛性機床要兼有故障率低、可靠性好的生產場合。

    ②特別適應于小型產品、手機外殼保護框等加工

    ③創新型的結構設計，高轉速配置，精密產品加工必備

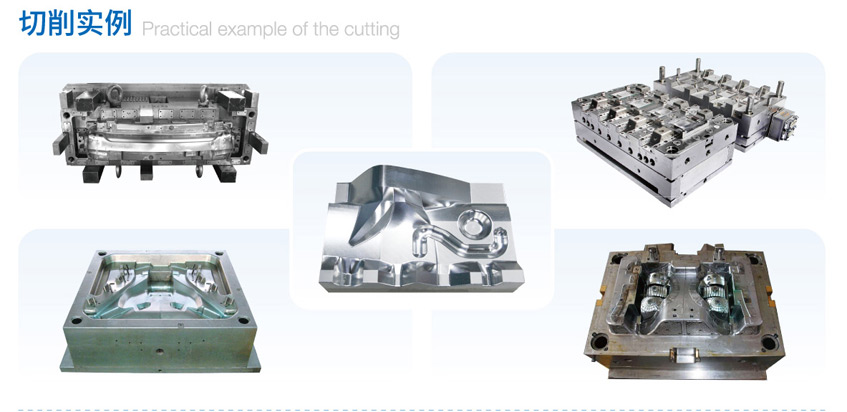

    V6加工中心加工切削實例展示

       V6高速加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

    1、箱體類工件這類工件一般要求都進行多工位孔系以及平面的加工，定位精度要求高，在加工中心上加工的時候，一次裝夾能完成普通機床60%～95%的工序內容。

    2、復雜曲面類工件復雜曲面一般能用球頭銑刀進行三坐標聯動加工，加工精度較高，但效率低。如果工件存在加工干涉區或者加工盲區，就必須考慮采用四坐標或者五坐標聯動的機床。如飛機、汽車外形，葉輪、螺旋槳、各種成型模具等。

    3、異形件異形件是外形不規則零件，大多需要點、線、面多工位混合的加工。加工異形件時，形狀越復雜，精度要求越高，使用加工中心越能顯示它的優越性。如手機外殼等。

    4、特殊加工在加工中心上還可以進行特殊加工。如在主軸上安裝調頻電火花電源，可對金屬表面進行表面淬火。

    5、盤、套、板類工件這類工件包括帶有鍵槽和徑向孔，端面分布有孔系、曲面的盤套或軸類工件，如帶法蘭的軸套、帶有鍵槽或方頭的軸類零件等；具有較多孔加工的板類零件，如各種電機蓋等。

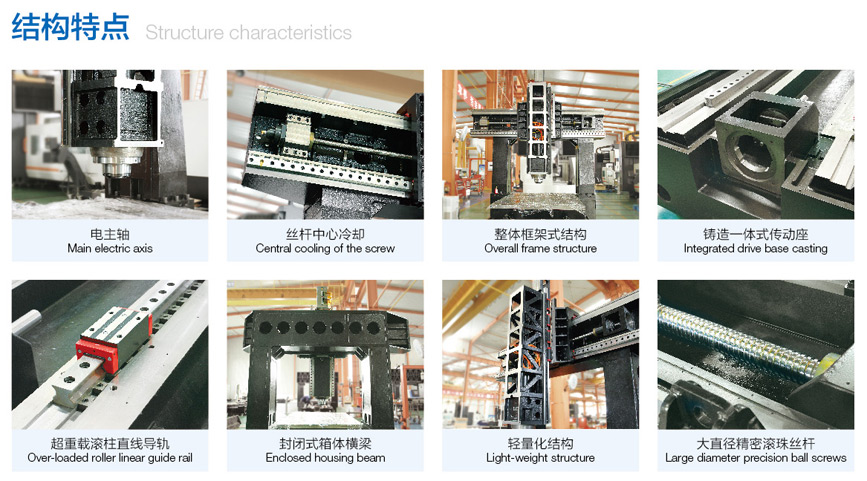

    高速加工中心結構細節展示

    V6高速加工中心產品特點：

    ●三軸均采用高精度級滾珠絲杠傳動，確保傳動之精度；
    ●伺服電機采用高轉低俗噪音系列，響應高速高精度加工需求；
    ●箱式結構搭配大跨度的人字型立柱設計，確保機構耐久不變形；
    ●直連式12000轉高速主軸，經動平衡機檢驗調整，震動小，能有效延長主軸使用壽命；
    ●全密閉式外罩鈑金設計，避免高速加工產生的油霧影響車間環境及員工的身體健康。

    V6高速加工中心技術參數：

    行    程

    X軸

    600/650mm

    Y軸

    450/500mm

    Z軸

    500mm

    主軸端面至工作臺

    120-620mm

    主軸中心至立柱導軌

    581mm

    進    給

    X軸快速移動

    48m/min

    Y軸快速移動

    48m/min

    Z軸快速移動

    48m/min

    切削進給

    1-10m/min

    選配

    FANUC 0i Mate-MD

    三菱M70B

    X軸伺服電機

    βiS12/3000（1.8KW 11N.m）

    HF223（2.2KW 12N.m）

    Y軸伺服電機

    βiS12/3000（1.8KW 11N.m）

    HF223（2.2KW 12N.m）

    Z軸伺服電機

    βiS22B/3000（3KW 20N.m）

    HF303B（3.0KW 22.5N.m）

    工 作 臺

    工作臺面積

    800×500mm

    最大承重

    500kg

    工作臺面距地面高度

    約800mm

    T型槽

    3×18×150mm

    主    軸

    選配

    皮帶式

    直結式

    轉速

    10000 rpm

    12000 rpm

    主軸錐孔

    BT40

    BT40

    選配

    FANUC 0i Mate-MD

    三菱M70B

    主軸電機

    βiI8/10000（7.5/11KW 35.8 N.m）

    SJ-D7.5/120（5.5/7.5KW 35N.m）

    精    度

    定位精度（JIS標準）

    ±0.005/300mm

    重復定位精度（JIS標準）

    ±0.003mm

    其    它

    光機重量

    約2500kg

    光機外形尺寸

    約2000×1750×1950mm

    整機重量

    約3500kg

    整機外形尺寸

    約2300×2000×2300mm

    氣壓

    ≥6.5kg/cm2

    電壓

    380V/50Hz

    高速加工中心廠家現貨車間1

    高速加工中心廠家現貨車間2

    高速加工中心廠家現貨車間3
